全绝缘 寿命长
防灾害 易摘挂
极寒天气不易破碎
一、设计原理
全绝缘熔断器式隔离开关是由低压刀开关和熔断器构成的组合电器。结构上将合分闸操作拉环和绝缘板由绝缘材料压制成一体，使拉合、摘挂、连接、加大爬距等全面整合。利用绝缘板本体中部的摘挂孔代替金属摘挂钩，使刀体在摘挂过程中始终处于稳固垂直方向，避免因刀体自身摆动摇晃所导致的操作困难。

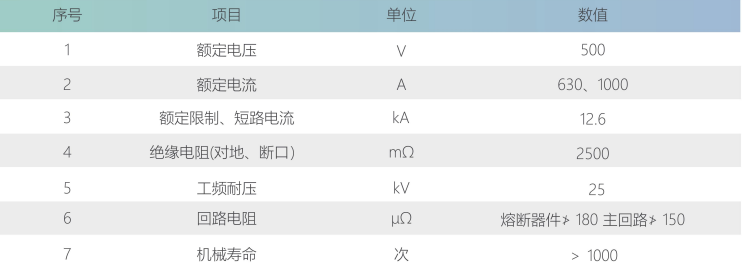

二、技术参数
三、设计针对性
1. 绝缘子采用了长条状U形凹槽形设计，其整体结构构成了容纳触头、刀板及熔片的护体。在北方寒冷地区可避免雨雪、凝露滴着在触头、刀板及熔片上，不会出现覆冰现象；南方多山地区变台少、用户多、负荷大，开关发热大。熔片温度非常高，当周边枝叶搭接或飘落到高温的熔片上，易引发山火。本产品开关触头、刀板及熔片在U形凹槽的绝缘子内不外露，隔离外界杂物，防止自然灾害发生。
2. 接线端子设有绝缘护套，接线部分不外露，达到了全绝缘的效果，确保了本产品在恶劣环境下仍具有良好的电气开关性能和可靠的机械操纵性能，并具有较高的污染等级。
3. 主回路导电部分采用紫铜板直接与动、静触头相接，增大接触面以保证接触的可靠性。设计上允许双面同时压熔片。双静触头设计，有效降低开关操作时的触头磨损，合闸导向性好，避免刀体摇晃，操作稳定。触头压力弹簧采用不锈钢夹簧，增加了接触导电的使用寿命。
4. 结构上将合分闸操作拉环和绝缘板由绝缘材料压制成一体，利用绝缘板本体中部的摘挂孔代替金属摘挂钩，刀体摘挂方便。

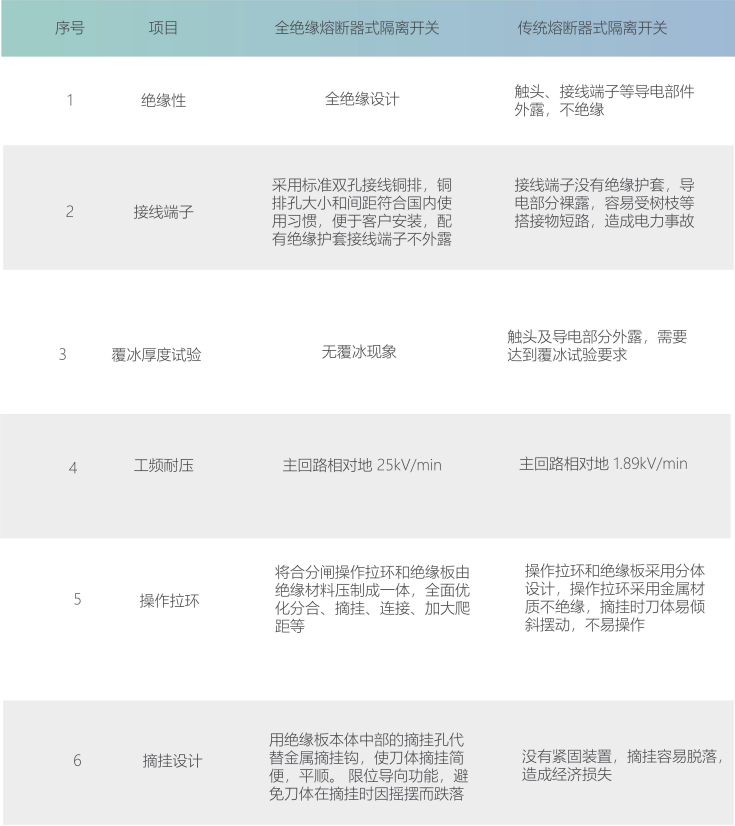

四、全绝缘熔断器式隔离开关与传统开关优势对比表
五、经济效益分析
1. 本产品刀体组件采用可摘挂设计，当需要更换保险片时，只需要用绝缘杆摘下刀体组件，在地面更换保险片；无需登杆检修更换保险片，减少班组工作量，降低高空作业风险。
2. 全绝缘保护，不会引燃周边树木枝叶，防止山火发生。
3. 解决传统低压刀开关易损毁，频繁更换的问题。本产品实验有载操作200次（满载），无载操作5000次。可极大延长更换周期，避免反复更新所带来的经济、人力和时间成本的损失。
4. 本产品用绝缘板本体中部的摘挂孔代替金属摘挂钩，使刀体摘挂简便，平顺。限位导向功能避免刀体在摘挂时因摇摆而跌落，损毁周边其他电气设备。
运行状态 断开状态
