深度融合 内置隔离
在线监测 箱式结构

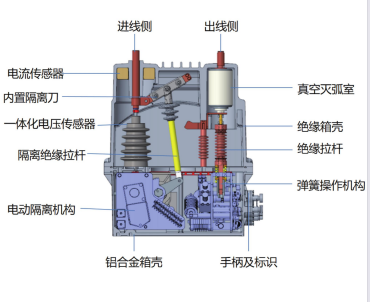

一、设计原理
新型柱上箱式12kV一二次融合柱上开关吸取支柱式开关高压与低压分区的结构优点以及箱式开关密封易于安装各类传感器的优点，可对设备运行状态进行在线监测。采用模块化设计，根据客户需求，可衍生多种配置的柱上开关。

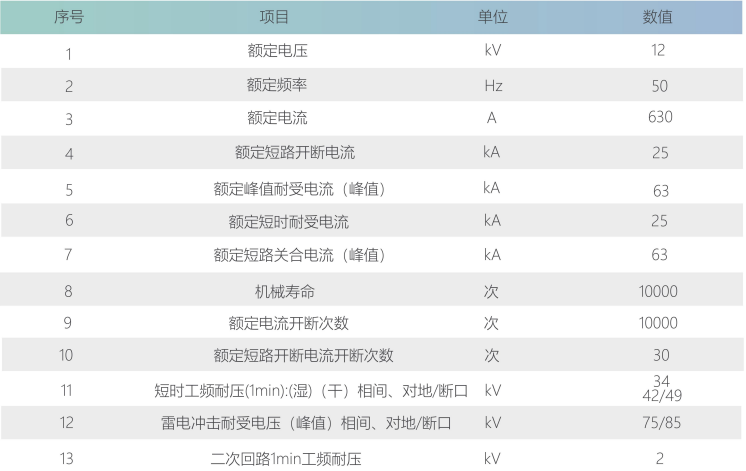

二、技术参数
三、设计针对性
1. 内置隔离开关，可选配电动和使用摄像观察断口。
2. 高压与接地端分区设计，高压端全绝缘。
3. 高压部、操作部、支撑部均采用模块化设计，利于装配。
4. 进出线端可配置全绝缘电缆出线。
5. 传感器采用二次封装。
6. 真空灭弧、固体与空气绝缘结合，符合环保要求。
7. 绝缘箱壳材料可回收，铝箱壳易回收，符合循环经济要求。
8. 可选择配置温度、局放传感器对设备运行状态在线监测。
9. 可配置无源信息采集传输装置，插接FTU控制传输模块，实现真正的深度融合。

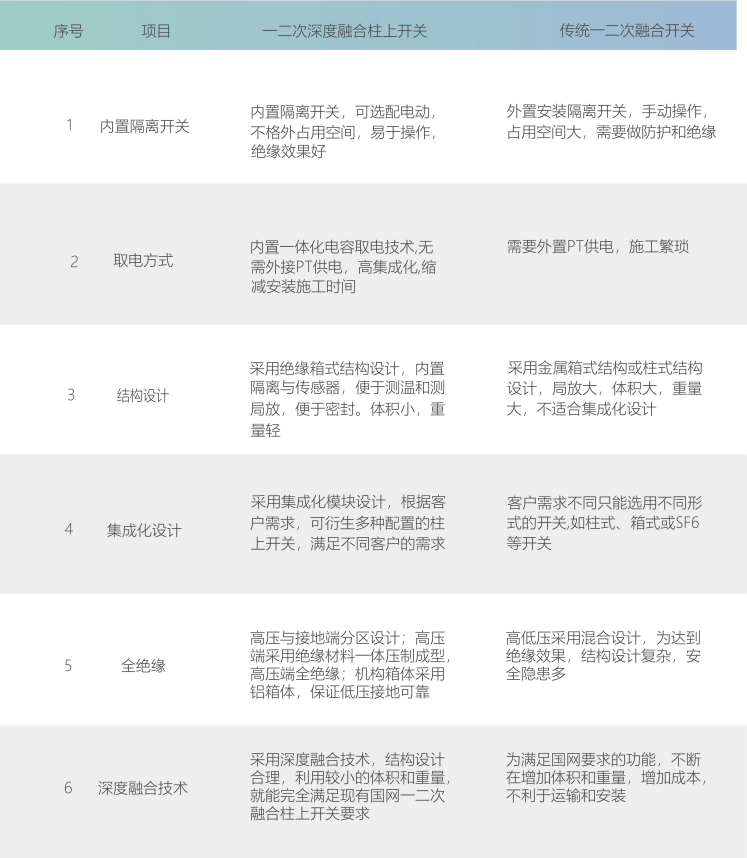

四、一二次融合柱上开关与传统柱上开关优势对比表
五、经济效益分析
1. 由于内置一体化电容取电技术，省去了安装PT及安装PT所需的电缆、支架等附件，减少了人工成本和原材料成本。
2. 针对国网升级的要求，传统开关只能更换开关本体，本产品开关本体预留空间可根据电网需求进行二次开发，为客户减少停电时间和更换开关所需的费用。

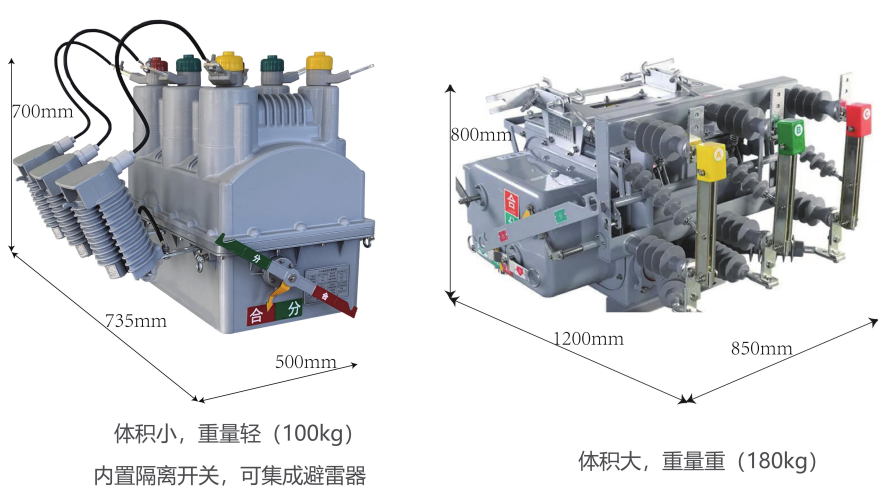

与传统断路器对比图
