防灾害 重量轻
寿命长 全绝缘
极寒天气不易破碎

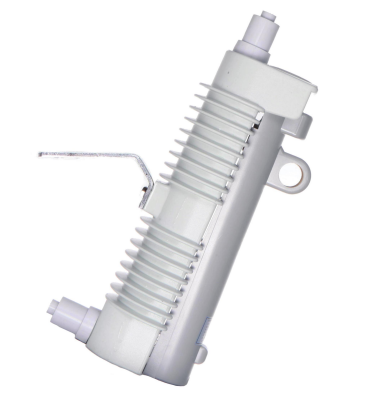

一、设计原理
跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关。全绝缘跌落式熔断器绝缘子采用长条U形凹槽设计，上端部设有绝缘子上盖，消弧管覆绝缘护罩，其整体结构组成容纳触头部的护体。接线端子配绝缘胶套，使开关所有导电部分不外露，达到整体全绝缘效果。

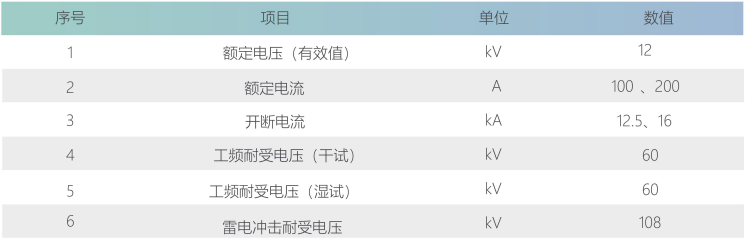

二、技术参数
三、设计针对性
1. 全绝缘熔断器的绝缘材料采用具有优良力学性能、介电性能和耐化学腐蚀性能的树脂纤维（替代传统的复合绝缘子、瓷绝缘子），耐电能力强，抗低温性能高，可避免瓷绝缘子在极寒天气下操作易破碎的弊端，增加了可靠性和使用寿命。
2. 绝缘子采用长条U形凹槽设计，上端部设有绝缘子上盖，消弧管覆绝缘护罩，其整体结构组成容纳触头部的护体。在北方寒冷地区可避免雨雪、凝露滴着在触头及消弧管上，无需考虑覆冰厚度；南方多山地区变台少、用户多、负荷大，熔断器发热大触头温度非常高。当周边枝叶搭接或飘落到高温的触头上，易引发山火。本产品开关触头、消弧管及导电部分在U形凹槽的绝缘子内不外露，隔离外界杂物，防止自然灾害发生。
3. 创新直插锁紧接线方式，上下接线端子配有绝缘护套，导电部分不外露。将电缆插入接线端子，用扳手将锁紧螺母锁紧后套上绝缘护套。无需安装铜铝端子和铜端子的钳压过程。既减少了成本，又节约施工时间。且绝缘护套防尘防雨、绝缘效果更好。

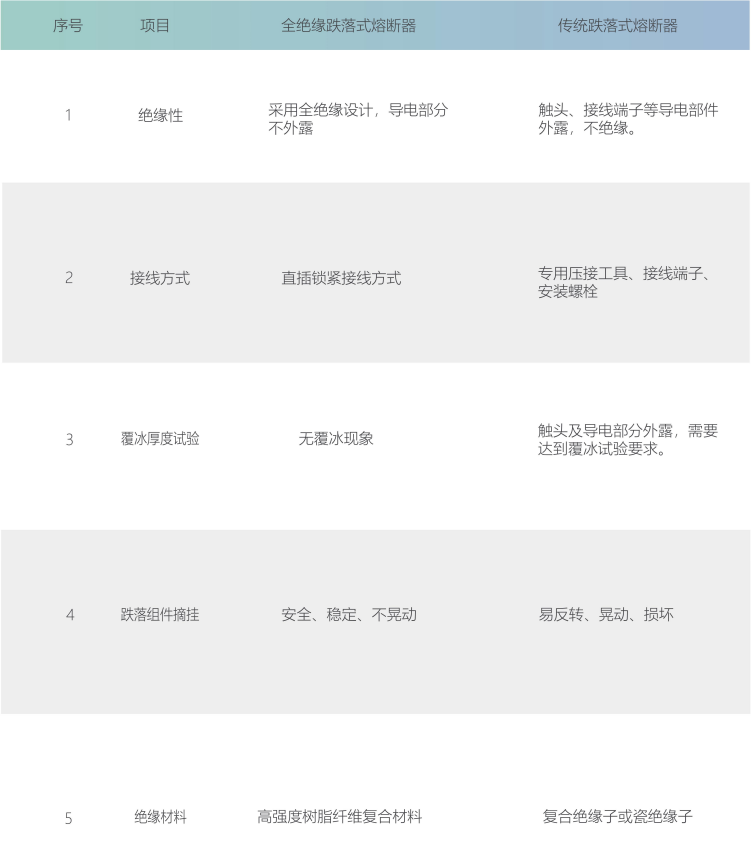

四、全绝缘跌落式熔断器与传统跌落式熔断器优势对比表

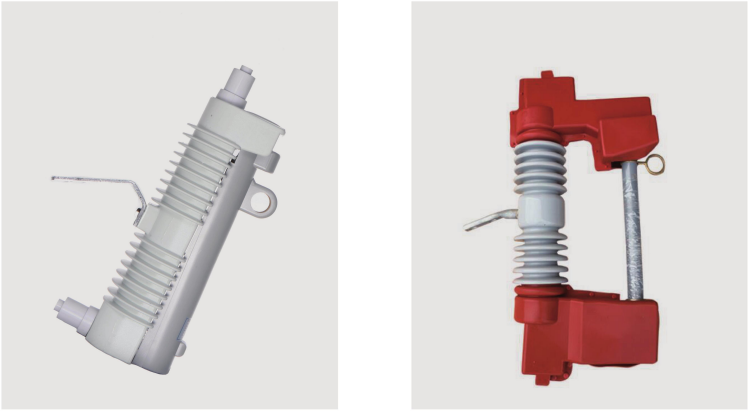

五、全绝缘跌落式熔断器与传统跌落式熔断器对比图
六、经济效益分析
1. 本产品在安装过程中可节省2套螺栓、2个接线端子及相应的工时成本，减少操作人员空中作业时间。
2. 全绝缘保护，不会引燃周边树木枝叶，防止山火发生。
3. 新型材料应用优化性能及使用寿命，增加可靠性，延长更新周期。
